Hobbyking KK 2.0 Board

Flightcontrol

Das ursprünglich von Rolf R Bakke alias "Kaptein Kuk" entwickelte Board kann man bei Hobbycity sehr günstig bekommen. Es enthält Kreisel- und Beschleunigungssensoren von Invensense und wird von einem Atmel AVR Mega324PA gesteuert. Alle Einstellungen werden direkt auf dem Board mit LCD und Tastern vorgenommen. Aktuelle Firmware und sonstige Infos bekommt man bei rcgroups.com im Thread 'The new KK2 FC'. Die Anleitung gibt's bei Hobbyking zum Download (privat).

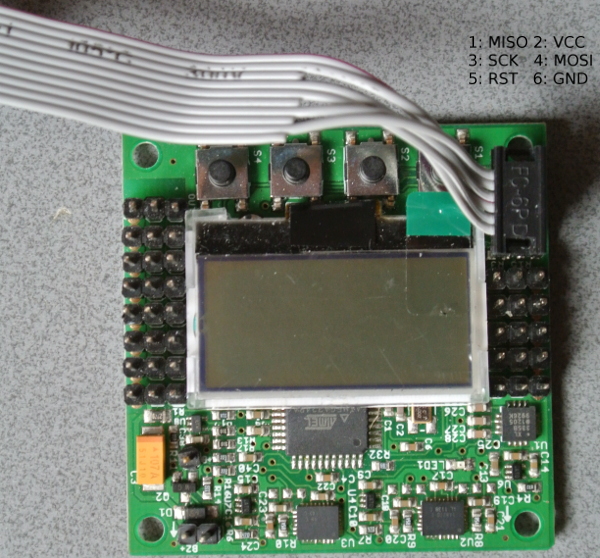

Eine neue Firmware kann man mit avrdude und USBasp leicht flashen.

avrdude -c usbasp -P /dev/USBASP -p m324pa -U flash:w:kk2.hex

(kk2.hex).

Quad

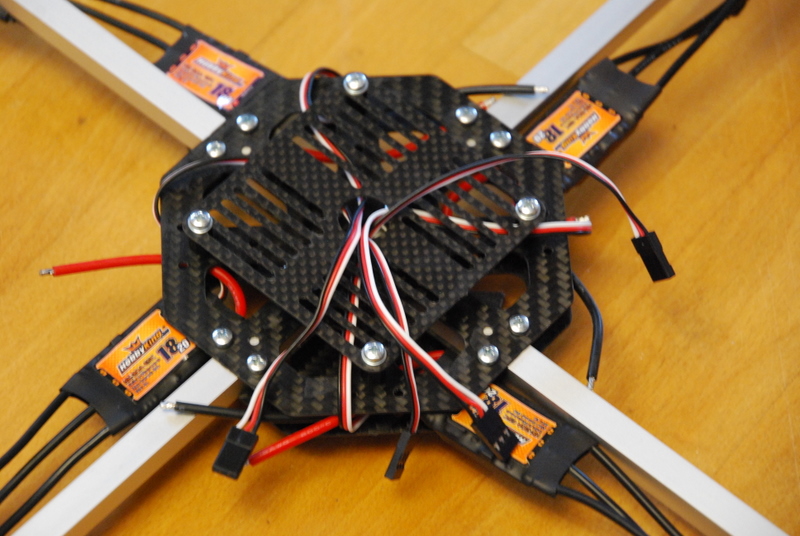

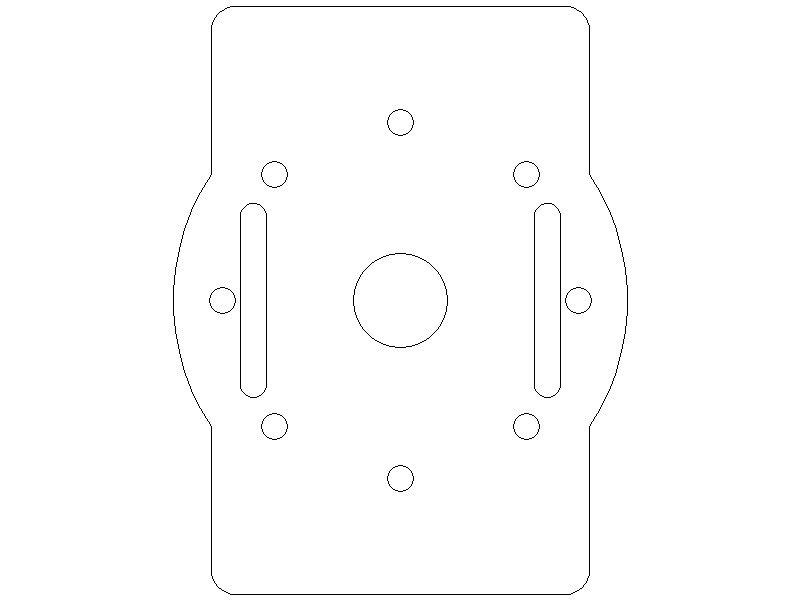

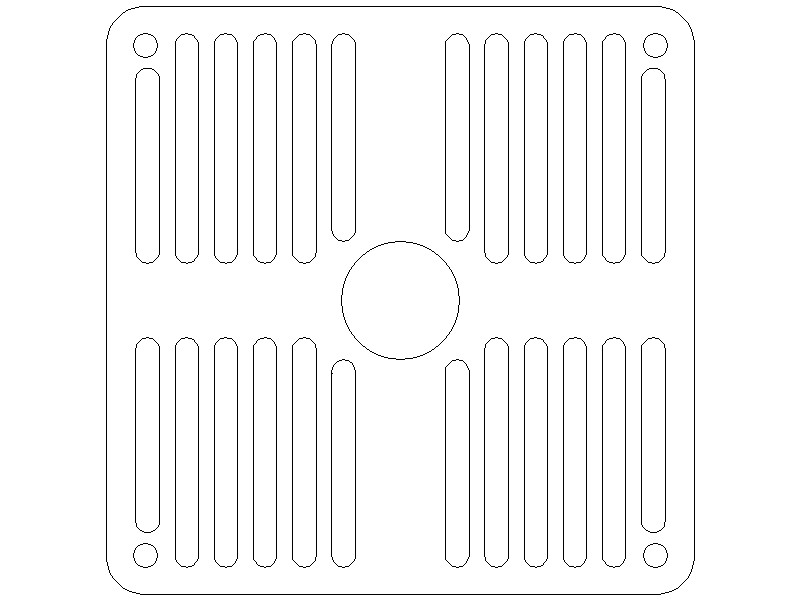

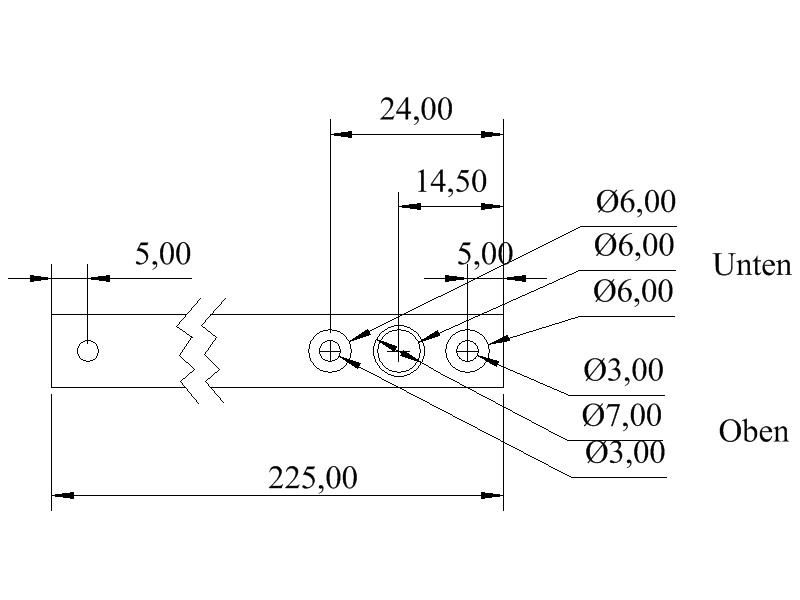

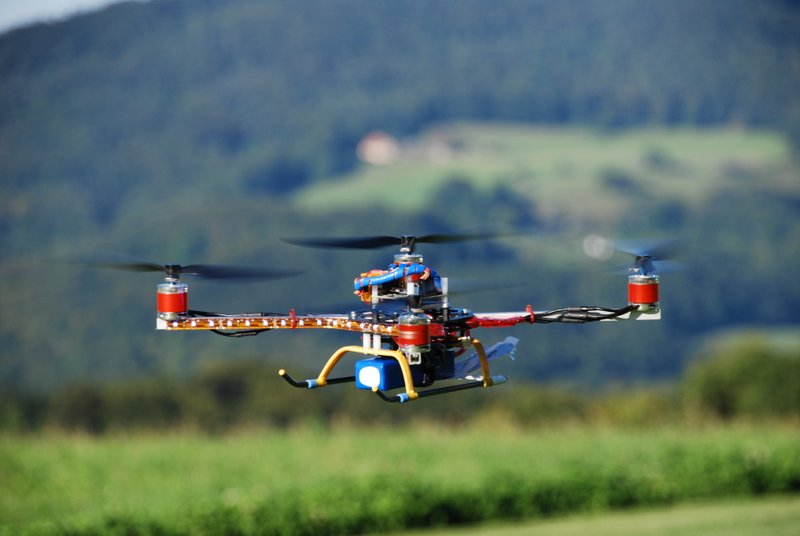

Basierend auf dem KK 2.0 habe ich einen Quad gebaut. Auf der Suche nach einem Linux CAD Programm bin ich bei Qcad (heute LibreCad) gelandet. Damit habe ich dann die Centerblade und die Akkuhalterung, sowie die Alu Ausleger, gezeichnet. Die Platten hat ein Bekannter (nochmal danke smiley) aus 2mm Carbon gefräst. Die Regler waren anfangs HK18A Regler. Nachdem bei einem das BEC (natürlich der, der auch das KK 2.0 mit Strom versorgt hat) aufgegeben hatte, habe ich diese durch HK F30A Regler mit SimonK Firmware ersetzt.

Datenblatt KK 2.0 Quad
Erstflug22.07.2012
ControllerKK2.0 link
MotorTurnigy 2213 22turn 924kv 17A Outrunner link
ReglerHK F30A (simonk) link
PropellerEPP1045 10x4.5 (links/rechts) link
EmpfängerOrange 6 Kanal Spektrum DSM2 link
AkkuTurnigy 3S 2200mAh link
StromverteilerHK Power Distribution Board link
ServokabelHK 10CM Male to Male Servo Lead link
GoldkontakteHK PolyMax 3.5mm Gold Connectors link

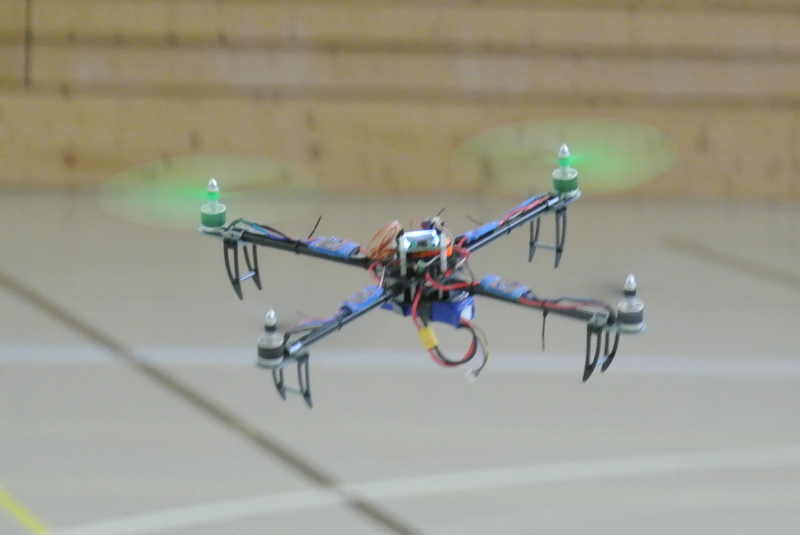

Datenblatt KK 2.0 Quad Neu
Erstflug2013 ?
ControllerKK2.0 link
FrameTalon V2 550mm link
MotorLindinger Joker 2830-12, 980kv, 17A link
ReglerHK F30A (simonk) link
PropellerTurnigy 10x4.5 (links green) link
PropellerTurnigy 10x4.5 (rechts green) link
PropellerTurnigy 10x4.5 (links schwarz) link
PropellerTurnigy 10x4.5 (rechts schwarz) link
EmpfängerOrange 6 Kanal Spektrum DSM2 link
AkkuTurnigy 3S 2200mAh link
StromverteilerHK Power Distribution Board link
ServokabelHK 10CM Male to Male Servo Lead link
GoldkontakteHK PolyMax 3.5mm Gold Connectors link

15.05.2022
