Graupner Hott MX20 Spektrum Modul

Bei den neuen Graupner Hott Anlagen ist der Anschluss eines Spektrum Sender Moduls schon in der Firmware vorgesehen. Daher muss man nicht, wie eim Futaba nach DSM konverter extra einen Arduino zur Protokollumsetzung dazwischen schalten. Es reicht einen 3.3V Spannungregler aufzubauen. Den Rest erledigt die Hott selber.

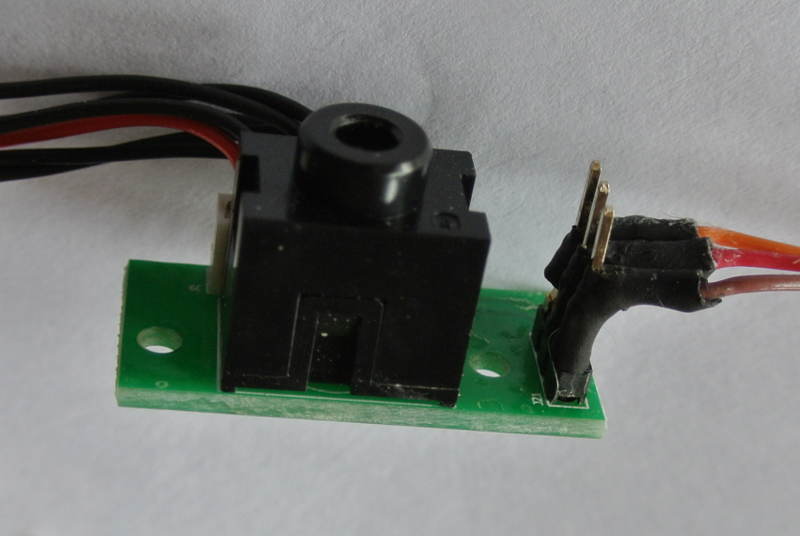

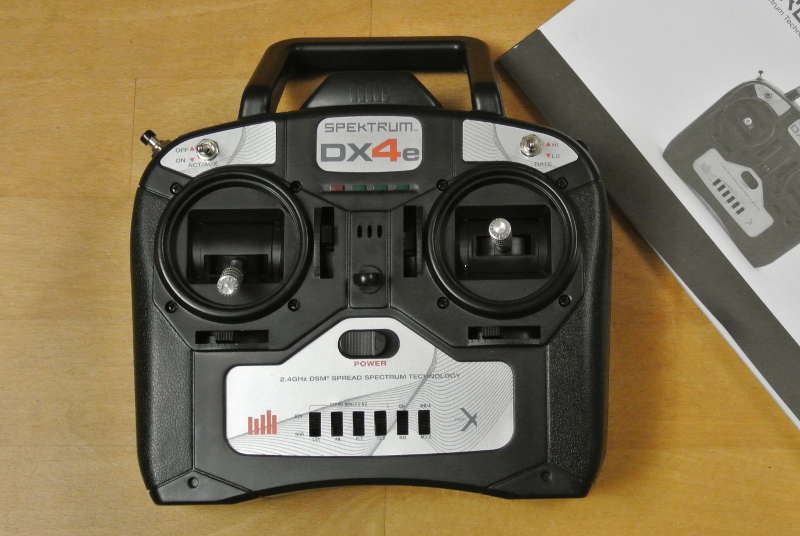

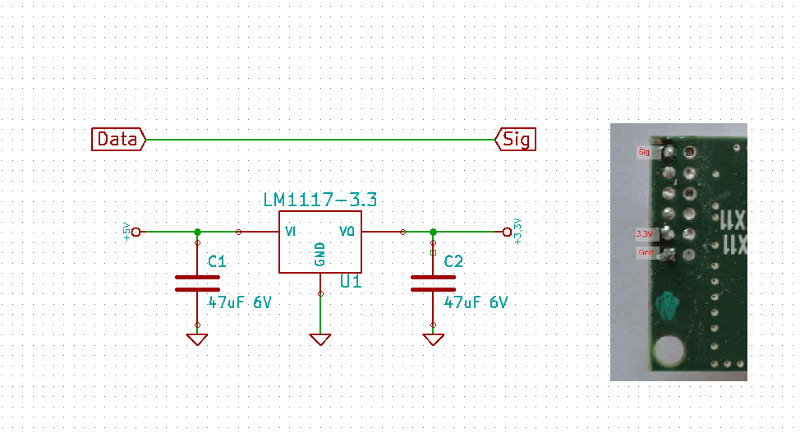

Ich habe die Schaltung, die man bei Graupner runterladen kann, einfach auf einer Lochrasterkarte mit einem LM1117-3.3 von TI aufgebaut. Das Sendermodul kommt von einem 'Spender' DX4e Sender. Nach dem Ausbau kann man ihn noch als Schüler oder Sim Sender verwenden. Von den Pins werden nur drei Stück verwendet.

Manchmal klappt das Binden nicht auf Anhieb. Dann muss man etwas Abstand zum Modell haben und wie folgt binden:

  • Alles Aus
  • Am Sender HF Modul "Aus" wählen
  • Ggf. Modell wechseln und dabei nochmals HF "Aus"
  • Auf Grundeinstellungen Modell gehen. "SP 1" wählen
  • Empfänger mit Bindestecker einschalten
  • Am Sender "Binden" wählen
  • Wenn die Servos "zucken" ist alles richtig

.

Bauteile
AMTX11 Modul Aus DX4e
LM1117-3.3 3.3V Lowdrop Regler
47uF 6V SMD Kondenstator SMD Kondensator (Markierung ist PLUS)
Lochraster Reichelt

Weiterführende Links gibt's hier:


22.02.2021
